はじめに
アンテナを車両プラットフォームにうまく統合するには、多くの課題があります。車両の構造は、電波を遮断、反射、または再放射することでアンテナの性能に影響を与え、また、同一設置場所での干渉により、マルチアンテナ構成の有効性が損なわれる可能性があります。 プラットフォームの振動や、地形や建物などの環境要因により、実際の運用環境下ではシステムの有効性が低下する可能性があります。さらに、放射線による危険が周辺の作業員にリスクをもたらす恐れもあります。モデリングとシミュレーションは、これらの課題を理解し、解決策を策定するための強力なツールとなります。本記事では、アンテナ性能の分析、問題点の特定、および潜在的な解決策の評価に用いられる、シミュレーションに基づく評価の様々な事例を紹介します。
シミュレーションに基づく評価の主な利点は、物理的なシステムの改造や測定と比較して、比較的迅速かつ費用対効果が高い点にある。 無響室や屋外試験施設での測定スケジュールの調整に伴うリードタイムやコストは、スケジュールや予算に負担をかけることがある。 モデリングとシミュレーションを活用すれば、物理的な試験が行われるかなり前に、選択肢やトレードオフを評価し、計画的なアプローチを少数に絞り込むことができます。その結果、実験設計は、計画されたアプローチの検証や、シミュレーションで有効性が実証された代替案の微調整に焦点を当てることができます。 このアプローチにより、再試験やコストのかかる再設計を必要とする問題に遭遇したり、実戦環境において危険な挙動を引き起こしたりするリスクを低減できます。
さらに、統合システムに対して網羅的な実験室試験や実地試験を実施しようとすると、いくつかの課題が生じます。 考えられる問題点としては、次のようなものがあります：
- 利用可能な測定設備では、大型のプラットフォームに対応できない場合があります
- 被試験システムの全周波数帯域に対応できない場合があります
- 運用環境下（例えば、飛行中の航空機や都市部を走行するHMMWVなど）では、包括的な現場測定を行うことが困難、あるいは現実的でない場合がある。
- 現場での変更には、追加のテストが必要になる可能性があります
包括的なモデリングおよびシミュレーションツールセットを活用することで、組織はあらゆる条件をシミュレーションし、重要な課題を特定・解決できるようになり、物理的な測定は、シミュレーションに基づく事前評価の成功を確認するためにのみ使用できるようになります。 本記事の残りの部分では、アンテナの性能や車両への統合に関連する課題を特定・解決するための、典型的なシミュレーションベースの評価手法を示すいくつかの事例を紹介します。
車両プラットフォームに搭載されたアンテナの性能評価

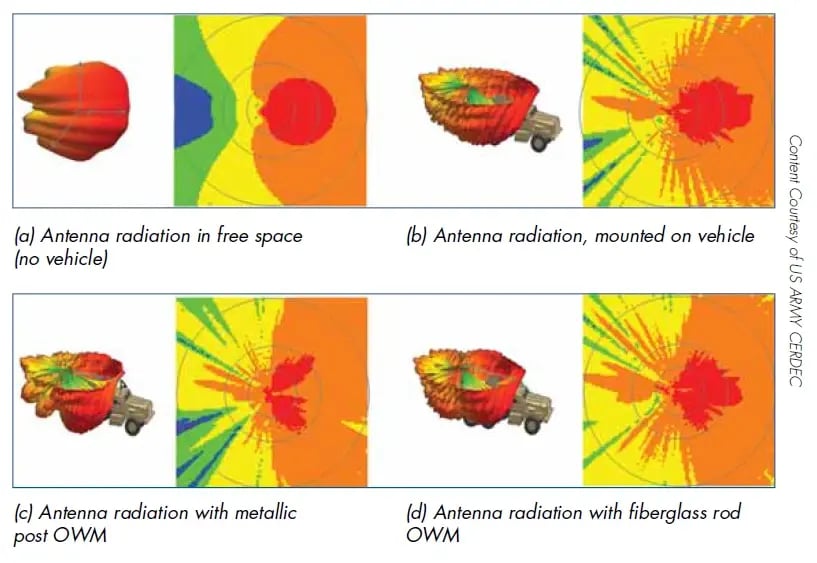

高精度な電磁界ソルバーは、アンテナが搭載される車両の構造による影響を含め、アンテナの性能を予測します。 図1は、米国陸軍通信電子研究開発工学センター（CERDEC）が、Remcom社のXFdtd®ソフトウェアおよび独自のレイトレーシングツールを使用して実施したシミュレーションの一連の結果を示しています。図1(a)は、アンテナの放射パターンを乱す車両やその他の障害物が存在しない自由空間でシミュレーションされた放射パターンを示しています。 図1(b)は、アンテナを車両に搭載した際の放射パターンを示しています。パターンは明らかに変化しており、顕著なバックローブが生じ、前方放射パターンにも変動が見られますが、アンテナの前方放射および利得は、元の設計と類似した特性を示しています。この種のシミュレーションを行うことで、最終的な統合に向けて適切な選択肢が特定・選定されるまで、あらゆる潜在的な代替構成を評価することが可能です。
図1(c)および1(d)は、現地での改造がアンテナの性能にどのような影響を与えるかを示しています。図1(c)は、金属製の支柱を用いた「架空線対策キット（OWM）」を追加して車両を改造した後の指向性を示しています。 注：OWMは、物干しロープ、電力線、樹木などの頭上にある障害物によって、取り付けられたアンテナが損傷するのを防ぎます。その影響は顕著です。主ローブにヌル（受信感度の低下）が生じ、車両前方におけるアンテナの利得が低下します。図1(d)に示すように、金属製の支柱をグラスファイバー製のロッドに交換すると、前方方向での強力な利得が回復し、性能が大幅に向上します。
図1：Remcom社のXFdtdを用いたモデリングおよびシミュレーションによる、艦載アンテナの性能評価および戦域内での計画改修の影響評価

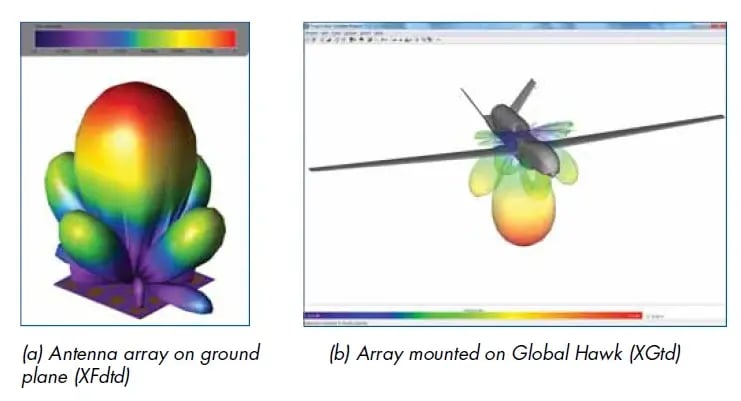

高周波数域では、プラットフォームが「電気的に大きい」状態になる可能性があります。ここで「電気的な大きさ」とは、信号の波長に対する物体の大きさを指します。XFdtdで採用されている有限差分時領域法（FDTD）などの全波法を用いて、このような「電気的に大きい」シナリオをモデル化する場合、必要以上に多くのメモリを消費したり、シミュレーション時間が長くなったりする恐れがあります。そのため、2段階のハイブリッドアプローチの方が、より現実的な代替手段となる可能性があります。 図2は、グローバルホークに搭載されたXバンドアンテナアレイのシミュレーション結果を示しています。XFdtdの全波法により、金属接地平面上のアレイの放射パターンが算出されています。 続いて、Remcom社のXGtd®ソルバーによる一様回折理論（UTD）に基づく解析により、電気的に大きなグローバルホークの機体下側にアレイを取り付けた場合の放射パターンが算出されます。この2段階のプロセスにより、運用構成におけるアンテナの全体的な性能を正確かつ効率的に評価することが可能となります。

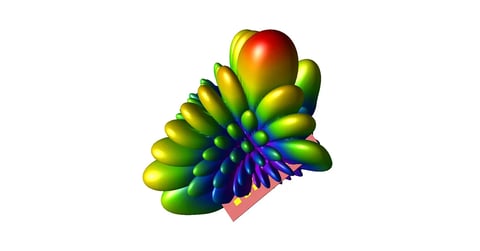

図2：グローバルホークに搭載されたアンテナからの放射をシミュレーションするための、XFdtdとXGtdを用いたハイブリッド手法
複数アンテナ間の同サイト干渉の評価
軍用車両には、通常、複数のアンテナシステムが近接して搭載されている。 これらのシステム間の干渉は、同時動作に問題を引き起こす可能性がある。 その影響を把握するための第一歩として、各送信アンテナと受信アンテナ間の電力結合を評価する必要がある。 これは通常、各送信アンテナから各受信アンテナで受信される電力をシミュレーションまたは測定することで行われる。 アレイの場合、アレイの入力ポートで観測される実際の信号を表現するためには、これらの送信電力と受信電力を適切に合算する必要があります。 放射システムの送信電力に対する受信電力の比率は、電力結合を表し、帯域内または帯域外の送信電力のうち、どれだけの量が隣接するシステムに伝播するかを示します。

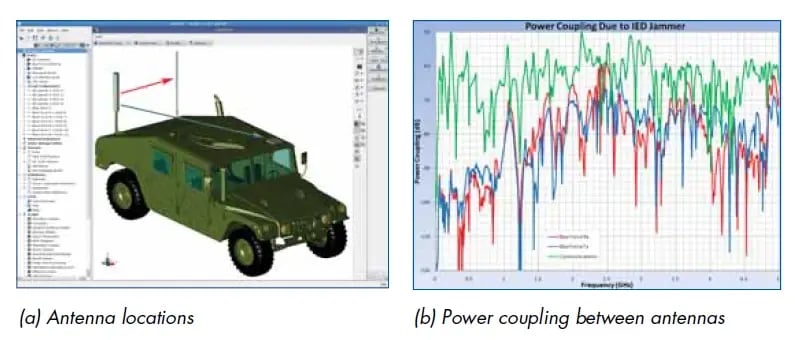

図3は、 図3(a)に示すように、HMMWVに搭載された3つの概念アンテナ間の電力結合を評価したXFdtdシミュレーションの結果を示している。 指向性ジャマーアンテナは、車両の右後部に搭載されたアレイとしてモデル化されている。 このアンテナから、車両の左後部に搭載された単極通信アンテナ、および衛星通信用の送受信アンテナアレイを含む左前部ルーフ上のフラットパッチアレイという、他の3つのアンテナへの電力結合がシミュレーションされた。 図3(b)は、ジャマーから他の各アンテナへの広帯域電力結合を示しており、プロットの色は車両表示の矢印と一致している。
図3：HMMWV上のジャマーと2つの隣接するアンテナとの干渉
この種の調査により、アナリストは送信機が近隣のシステムの運用に影響を与えているかどうかを判断し、必要に応じて対策策を策定することができます。 対策の例としては、以下のようなものが挙げられます：
- 干渉を避けるための周波数帯の慎重な選定
- 影響を軽減するためのアンテナの再配置
- アンテナが同時に動作しないように、システムを交互に使用すること（基本的には時分割多重方式）
- （極端なケースにおいて）同時動作を可能にするためのシステムフロントエンドフィルタの変更
シミュレーション結果により、さまざまなアンテナ構成を迅速に検討できるため、これらすべてのアプローチに役立ちます。 試験前のモデリングとシミュレーションによる評価が完了すれば、測定作業は解析結果の確認や対策の検証に効率的に集中できるようになります。
環境がアンテナ性能に与える影響の評価
アンテナの性能において、環境は重要な役割を果たします。 アンテナの近距離領域に誘電体製の接地平面が存在すると、放射特性が変化します。 電磁界が遠距離領域へと伝播するにつれ、地面や構造物との相互作用によりマルチパスによる干渉が生じ、これが建設的または破壊的な干渉やシャドウイングを引き起こします。 この干渉が最も顕著に現れるのは、密集した都市環境です。そこでは、建物の配置が、環境内での電磁界の伝播において最も支配的な要因となることがあります。

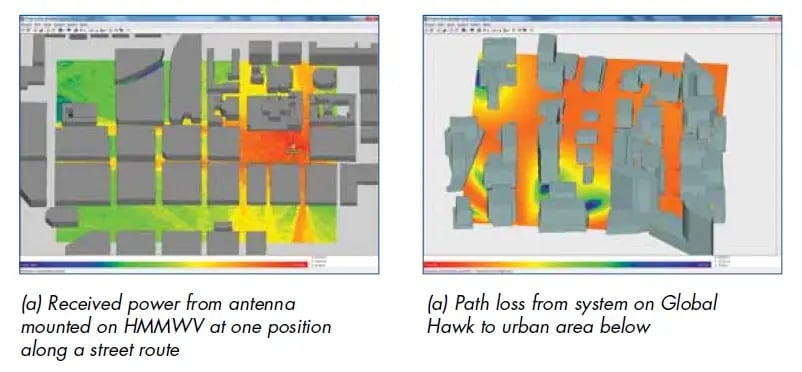

図4は、 Remcom社のWireless InSite®スイートでモデル化された、都市環境における建物によるマルチパス効果を、2つの異なるシナリオについて示しています。 図4(a)は、HMMWVに搭載された送信アンテナから、市街地内のルートを走行中に受信される電力を示しています。 図4(b)は、前述のGlobal Hawkに搭載されたアレイアンテナの経路損失を示しており、同機が画像内の都市景観の左下隅の上空を飛行している様子が示されています。 これらの画像はいずれも、システムの運用計画に役立ちます。 基本的なレベルでは、車両の下の地面がシステムの実効通信距離にどのような影響を与えるかを評価するなど、想定される環境への配慮は、システムが意図された任務を遂行できることを保証するために、統合段階でも活用される可能性があります。
図4：Wireless InSiteによるシミュレーションは、環境（特に都市部）がアンテナの動作性能に与える影響を示している
要員に対する放射線被ばくのリスク評価

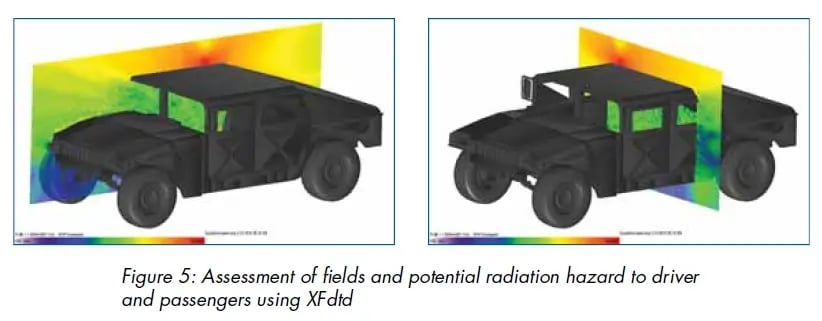

ANSI規格、DOD指令6055.11、およびその他多数の政府規格は、高周波（RF）放射から要員を保護するための最大許容被ばく量（MPE）に関する規制仕様を定めています。 システムアンテナの設置に関する代替案や設置場所を検討する際には、要員が放射線被ばくを受ける可能性のあるリスクを考慮することが重要な要素の一つとなります。 図5は、XFdtdが予測した、ルーフに設置されたアンテナから主に窓を通じてHMMWVの車内に入る電界の大きさを示している。 システムの送信における電界および磁界の強さ、周波数、持続時間、デューティファクタに関する情報は、比較的単純な方法で組み合わされ、システムがMPEを超過する可能性の有無を判断するために用いられる。 より詳細なレベルでは、FDTD法を用いて、車内に座っている、あるいは近くに立っている人物の比吸収率（SAR）を推定することも可能である。しかし、国防総省（DOD）内における放射線リスク評価では、通常、時間経過に伴う電磁界レベル（図に示す通り）が指標として用いられる。
図5：XFdtdを用いた電磁界の評価および運転者・同乗者への潜在的な放射線被ばくリスクの評価
結論
アンテナを車両プラットフォームに統合する際には、特に軍事作戦での使用を目的とする場合、考慮すべき重要な課題が数多くあります。 本記事では、車両の特性が放射に与える影響の評価、マルチアンテナシステムによる同サイト干渉、伝搬に対する環境上の障害物、および潜在的な放射線リスクの分析など、いくつかの事例を紹介します。 問題の様々な側面を分析するための電磁界モデリングソリューションは多岐にわたり、複数のソリューションを組み合わせたハイブリッドなアプローチが、問題全体の理解に大きく寄与するケースは数多く存在する。 最終的なアンテナ統合や実験室・実地試験に先立ち、これらのツールを用いてシミュレーションベースの評価を行うことで、組織は主要な課題を特定し、費用対効果の高い対策手法を策定することができる。 この意味で、モデリングとシミュレーションは、システムが最終的に実戦配備される際の成功を確実にするための、もう一つのツールとなる。
