モバイル機器用アンテナ設計ソフトウェア

今日の複雑なモバイル機器を設計する場合、精度が重要であり、エンジニアはデバイス効率とシミュレーション結果の不一致を許容することはできません。 Remcomのユーザーは、電磁界シミュレーションの結果と比較して、デバイス効率に0.5dB以下の差しかありません。

適切なCADモデルをインポートすることで、実機に極めて近い測定精度を実現し、ワークフローを合理化し、設計プロセスを簡素化します。

アレイ解析

XFは、ミリ波周波数で動作する高周波アレーアンテナや複雑なデバイスの詳細な解析を可能にします。 XFは、重ね合わせの電磁原理を活用することで、5G対応デバイス設計のビーム状態を決定する際に、数百から数千のポート位相の組み合わせを迅速に解析することができます。シミュレーションによる定常状態の結果を組み合わせることで、XFは各方向のファーゾーンのカバレージを最大化するポート位相を効率的に決定します。さらにXFは、デバイス内の各素子のSパラメータ、効率、ファー・フィールドを計算し、EIRPのCDFプロットを生成して、デバイス内の1つまたは複数のアレイの総合的な性能指標を提供します。

5Gアレイ解析のためのXFの機能の詳細...

回路コ・シミュレーション

XFは、時間領域回路ソルバーと全波電磁ソルバーを組み合わせることで、チップコンポーネントとマッチングネットワーク解析を改善します。抵抗、コンデンサ、インダクタ、結合インダクタ、サブ回路などのSPICE素子を含むネットリスト・ファイルを介して、目的のコンポーネントの回路図をインポートします。

ネットリストのコンポーネントは、フィードに組み込まれたマッチング回路として割り当てることもでき、マッチング・ネットワーク設計をさらに簡素化します。 2ポート、3ポート、4ポートのマッチング・ネットワークをSPICEモデルとして定義し、XF内の電圧源に含めることができます。これにより、マッチング・ネットワークの各要素を個別の回路コンポーネントとして定義する手間が省けます。

XFの回路コ・シミュレーションの詳細...

フレキシブル回路用ラップ

主要なレイアウト・ツールはフラットなデザインを生成するため、ラッピングはフレキシブルPCBのシミュレーションに不可欠です。効率的なシミュレーションソフトウェアがなければ、手作業で複数のベンドを追加するのは骨の折れる作業です。物理的なモデルを再現するために、XFのラッピング機能はインポート時に完全な多層フレキシブルPCBをサポートし、個々の層やパーツを手動でラッピングする必要性を排除します。インポートメニューからPCBファイルを選択し、フォームを指定するだけで、XFが自動的にPCBをラッピングします。

XFのラップ機能についての詳細はこちら...

ポーズ可能な手

測定規格に準拠し、期待される性能を満たすには、汎用性の高いアンテナ設計ソフトウェアが必要です。 XFは、Poseable Handモデルをサポートすることで、携帯電話の使用シナリオをシミュレートし、デバイス設計を成功に導きます。ポーズ可能なハンドモデルは、実世界のポジショニングを模倣するために、他の多くの方向を提供します。

XFの「ポーズ可能な手」機能について詳しく知る...

自動コンフィギュレーション

設計の反復段階で多くのコンフィギュレーションをテストする必要があり、これは徹底的なアンテナ解析のために必要ですが、各コンフィギュレーションを手動で設定することは、繰り返しの作業となり、時間がかかります。生産環境を成功させるには、効率を維持するための自動化とカスタマイズされたワークフローが必要です。

プロジェクトのセットアップを自動化し、以下のオプションを含めることができる：

手、頭、その他のパーツをメッシュに含める／含めない
メイン、ダイバーシティ、GPS、Bluetoothアンテナのシミュレーション作成
異なるアンテナの周波数範囲を設定する。
出力要求の有効化とDFT周波数の設定

自動化はデータのエクスポートにも適用されます。 XFは、複数のシミュレーションからSパラメータ、インピーダンス、放射、システム効率などのデータを統合し、スプレッドシートにエクスポートすることができます。

アンテナ・ダイバーシティ

モバイル機器の性能は無線接続の性能に依存するため、EMシミュレーションではアンテナの多様性を定量化する必要があります。 XFは、複素相関と平均有効利得出力を計算する際に、電界偏波と方向を考慮します。これにより、XFユーザーは、デバイスのアンテナシステムの品質と信頼性を評価し、マルチパス状況下で最強のワイヤレスリンクを捕捉するために設計の性能を向上させることができます。

比吸収率（SAR）

Complying with FCC standards is a requisite part of mobile device design that demands reliable EM simulation software. XFは、単一アンテナでの動作に加え、同じ周波数帯域で複数のアンテナが動作している場合にSARの結果を組み合わせて、1gと10gのSARの合計値を求める機能を備えています。 This allows engineering to keep power levels below the specified threshold and ensure a device performs within regulations.

全波整合回路の最適化（FW-MCO）

レイアウトの決定は、整合回路設計プロセスの一部に過ぎません。生ずる信号のーにーにーにーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーー生粋のークラスアンテナ用マッチング回路はークラスアンテナ用マッチング回路はークラスアンテナ用マッチング回路にはークラスアンテナ用マッチング回路にはークラスアンテナ用マッチング回路にはークラスアンテナ用マッチング回路にはークラスアンテナ用マッチング回路にはークラスアンテナ用マッチング回路

The FW-MCO method takes the guesswork out of choosing component values by assessing the antenna’s properties and evaluating thousands of possible component combinations. ータがータがータがータがータがータ、ーーFW-MCOはーXFのー回路素子オプティマイザー機能をー機能をー機能

屋内パフォーマンス

生放送の生アンテナ設計では生アンテナ設計は生アンテナ設計は生アンテナ設計の生アンテナ設計の生アンテナ設計者、生アンテナ設計者、生アンテナ設計者。 Wireless InSiteは、XFの放射パターンを入力としてサポートし、無線環境を定義するための完全なコントロールを提供します。ファイルのインポート、オブジェクトの作成、フロアプランの編集が可能なため、現実的なシミュレーションが実現します。また、送信機の設置場所を特定することで、デバイスの受信電力を評価することができます。

5GのためのMIMOとアレイ設計についてもっと知る...

ウェビナー

XFdtdの回路図エディターとマッチングネットワーク設計の最適化の概要

このウェビナーでは、コンポーネント値の最適化、チューンコード付きインピーダンスおよび開口チューナー、システム効率の結果など、最近のアップデートを中心に、ユーザーが利用できるあらゆる機能を紹介します。
探索リソース

ウェビナー

TVSダイオードESD保護用XFdtdの過渡EM/回路コ・シミュレーション

このウェビナーでは、XFdtdの過渡電磁場/回路コ・シミュレーションが、設計プロセスの早い段階でESDの脆弱性を効果的に解消し、将来の認証の失敗を防ぐ方法をご紹介します。
探索リソース

ウェビナー

ミリ波アンテナ設計の進歩

このウェビナーでは、良好な導体のエッジで非常に変化するフィールドを正確にキャプチャするXFの特異点補正と、PCBのコンポーネントとドキュメントレイヤーをインポートするプロセスをデモンストレーションします。
探索リソース
応用例

XFdtdによる2つのヘッドフォン間の電界シミュレーション

2つのヘッドフォンの間の電界は、人間の頭の周りを回る/通り抜ける。XFdtdで4つのシナリオをシミュレート。
探索リソース

応用例

モバイル機器用Kuバンド衛星アンテナアレイのXFdtd解析

この例では、コンパクトなKuバンドアンテナアレイをモバイルデバイスアプリケーションで使用するためのデモンストレーションを行う。このアンテナは12.5GHzで動作するように調整されており、4x4のエレメントアレイを含み、各エレメントは円偏波のファーフィールドパターンを生成するように方向と位相が調整されたパッチアンテナで構成されています。アンテナアレイのピーク利得は20.7dBi以上で、サイドローブは8dBi以下、ビーム幅は3dBで約15度である。
探索リソース

応用例

シミュレーションにおけるプリントPIFAアンテナの検証データ

この例では、単純なPIFAアンテナをシミュレートし、リターンロスを測定データと比較して検証します。
探索リソース
ビデオ

XFdtdのマッチングネットワーク用回路図エディタの概要

このプレゼンテーションでは、回路図エディターや周波数ドメイン回路ソルバーなど、XFdtdのマッチング・ネットワークの機能について説明します。
探索リソース

ビデオ

シミュレーション・ソフトウェアと回路図エディタの必要性

International Microwave SymposiumのRemcomブースで収録されたこの記事では、Justin Newtonが回路図エディタの仕組みと複雑なアンテナ設計における利点について説明しています。
探索リソース

ビデオ

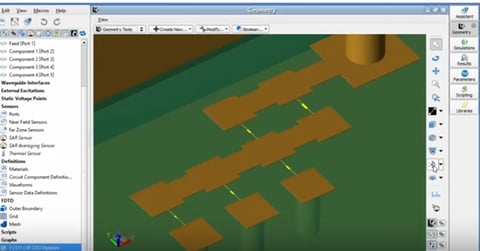

XFdtdにおける全波整合回路最適化のデモンストレーション
