WirelessInSite® 3Dワイヤレス伝搬ソフトウェア
Wireless InSite®は、RF伝搬モデルのスイートで、サイト固有の電波伝搬と無線通信システムの解析のために、3Dレイトレーシング、高速レイベース手法、経験的モデルを提供します。モデリング、シミュレーション、ポスト処理機能を組み合わせることで、複雑な都市、屋内、農村、混在経路環境における電磁波伝搬と通信チャネル特性の効率的で正確な予測を提供します。
MIMOビームフォーミングと空間多重化
5G、WiFi、その他の技術に対応するMIMOアンテナをシミュレートします。 詳細なマルチパス効果と相互結合効果を、ビームフォーミング、空間多重、ダイバーシティなどのMIMO技術とともに使用して、1つまたは複数のMIMOデータストリームの主要なチャネル指標を予測します。
続きを読むエンジニアド・エレクトロマグネティック・サーフェス(EES)
メタサーフェスベースの再構成可能なインテリジェント・サーフェス(RIS)のEESまたは単一構成をモデル化し、接続性を向上させるために伝搬環境をどのように変更するかを評価する。
続きを読むジオメトリ・キャッシング
Wireless InSiteのX3Dプロパゲーションモデルは、処理されたジオメトリを後で使用するために自動的にキャッシュするため、同じジオメトリを使用して複数のジョブを同時または連続して実行した場合のジオメトリ処理時間を短縮できます。
続きを読む-
ウェビナー
EMシミュレーションを用いたスマートホームデバイスの設計とWiFiコネクティビティ
このウェビナーでは、スマートホームデバイスの設計とシミュレーション、伝搬とビームフォーミング機能の解析、MIMO技術によるデバイスのスループット性能の評価におけるRemcomのXFdtdとWireless InSiteの強みを紹介します。
探索 リソースウェビナー
ワイヤレスInSiteにおけるジオメトリ・キャッシングと処理の最適化
このウェビナーでは、ジオメトリ・キャッシングが、5Gスモールセルの調査など、同じシーン内での繰り返しシミュレーションをどのように高速化するかを紹介します。また、都市部や農村部のシーンでジオメトリ処理時間の短縮を可能にする新しい最適化についても説明します。
探索 リソース -
応用例
カスタムビームフォーミングを用いた都市部における5G新無線FD-MIMOシステムのスループット
この例では、カスタムビームフォーミングテーブルを使用して、ボストンの一部で5G New Radio用の3つのMIMO基地局からのダウンリンクデータレートをモデル化する方法を示します。
探索 リソース応用例
都市環境における最大許容暴露分析
Wireless InSiteは、最大許容暴露(MPE)をモデル化し、特定の高出力EMソースから人体への危険があるかどうかを判断することができます。この出力は、Wireless InSiteのGUI内で色分けされたハザードゾーンとして表示されます。
探索 リソース応用例

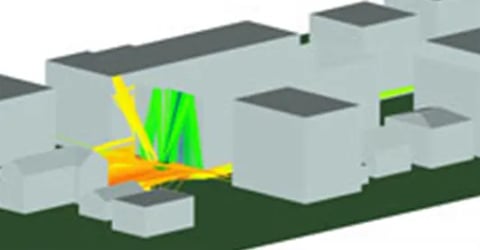

屋外から屋内への伝搬をモデル化する際の未知のレイアウト制限の克服
Wireless InSiteには、完全な3Dレイトレーシング・モデル(X3D)とCOST 231と呼ばれる経験的モデルを組み合わせたハイブリッド手法があり、間取り図の内部レイアウトの不確実性を扱うことができます。この例では、ハイブリッド法を使用した典型的なシナリオの設定を示します。
探索 リソース -
ビデオ
ワイヤレスInSiteを用いた電磁界表面のモデリング
この短いビデオクリップでは、Wireless InSiteが人工電磁波面(EES)をどのようにモデル化し、ガラス窓や壁面に拡散型EESとグレーティング型EESを配置した場合のカバレージ向上を比較しています。
探索 リソースビデオ
仕事と日常生活における建設的干渉
レムコムの事業開発担当ディレクター、タルン・チャウラがSciencei Podcastにゲスト出演した。タルンは、過去数十年間に開発された無線通信の革命的技術について語った。
探索 リソースビデオ
ワイヤレス・インサイト屋外RF伝搬 - チュートリアル・シリーズ
このビデオ・チュートリアル・シリーズでは、Wireless InSite MIMOを使用した屋外伝搬解析を順を追って説明します。
探索 リソース -
出版物
レイトレーシング法を用いた5Gネットワークのアップリンクおよびダウンリンクにおける電磁波曝露レベルの調査
本論文では、アップリンク(UL)とダウンリンク(DL)のレイトレーシング手法を使用して、密集した都市環境における5GモバイルネットワークのEMF露出を調査した。
探索 リソース出版物
設計された電磁面を用いた無線カバレージ拡張の光線光学モデリング:28 GHzにおける実験的検証
本論文では、EESの新しい光線散乱モデルの精度を検証するために実施した伝搬実験の結果を示す。
探索 リソース出版物
画像処理、幾何光学、輸送理論に基づく60GHzにおける高速屋内カバレッジ予測スキーム
本論文では、デジタル画像処理、幾何光学、輸送理論を用いて、室内経路損失の高速かつ近似的な予測方式を開発する。
探索 リソース -
パンフレット
Wireless InSite® 3Dワイヤレス予測ソフトウェアの概要
Wireless InSite®は、サイト固有の電波伝搬と無線通信システムの解析のための光線追跡モデルと高忠実度の電磁場ソルバーのスイートです。
探索 リソースパンフレット
Wireless InSite® 3Dワイヤレス予測ソフトウェアのパンフレット
Wireless InSite®は、サイト固有の電波伝搬と無線通信システムの解析のための光線追跡モデルと高忠実度の電磁場ソルバーのスイートです。
探索 リソース
ワイヤレス・インサイト機能
その他の能力に関する情報や、お客様の具体的なニーズについては、こちらまでお問い合わせください。
ワイヤレス・インサイト・スタンダード
ワイヤレス・インサイト・プロフェッショナル
スタンダード版の忠実度の高いモデルと、高速なレイベースおよび経験的モデルをバンドル。また、以下のような特殊な機能も追加されています:
-
散漫散乱、粗面からの信号寄与を捉える
-
ワイヤレス信号のカバレッジを向上させるために設計された受動的なEMメタサーフェスのモデリングを可能にするエンジニアード・エレクトロマグネティック・サーフェス(EES)
-
隣接パス生成(APG)のランタイム最適化
-
カスタム・アプリケーションの開発を可能にする、一部のモデル用のAPI
ワイヤレス・インサイトMIMO
MIMOアレイビルダ、最適化されたMIMOシミュレーション、スループットおよび通信解析、チャネル結果アナライザなど、プロフェッショナル版の機能にMIMO機能をバンドル。アンテナ間の相互結合による劣化を含むMIMOチャネルの計算。ビームフォーミング、空間多重、ダイバーシティ技術を適用して性能を向上させ、複数のMIMOストリームからのスループットを予測する
モデリング能力
-
様々な忠実度と実行時間を持つ伝搬モデル群:
-
屋外用、屋内用、屋内から屋外、屋外から屋内への用途に対応
-
密集した都市から荒れたオープンな地形まで、さまざまな環境
-
複雑な環境におけるマルチパス伝搬の完全な解析を通じて、アンテナ、偏波、位相をシミュレートします。
-
MIMO技術をシミュレートし、従来のMIMOアンテナから大規模(マッシブ)MIMOアレイまでをサポート
-
通信アナライザが干渉、SINR、スループット、容量、ビット誤り率を計算
ジオメトリの生成と操作
-
建物の関連付け、単純化、エラーチェックを含む都市ジオメトリ処理
-
ジオメトリーキャッシュにより、同じジオメトリーで複数のスタディを実行する際の時間短縮が可能。
-
グラフィカルな都市、屋内、地形、葉のエディター
-
葉を地形に沿わせ、高くなったキャノピーの下界を定義する。
-
平行移動、拡大縮小、回転操作
-
材料特性の割り当て
-
地形と都市特徴のシーン・トリミング
標準装備
-
チャンネル出力には、受信電力、電界、遅延広がり、到着・出発角度、電力遅延プロファイル、様々な放射線ハザード量が含まれる。
-
通信解析出力には、SINR、ビットエラーレート、スループット、キャパシティ、その他の通信メトリクスが含まれます。
-
計算は、完全な偏波と位相情報を持つ3Dアンテナパターンを使用します。
-
時間領域と周波数領域の出力を生成
-
通信システム分析ツールを使用して、カバレッジの障害を特定する。
-
都市建物データ、平面図、地形、土壌と植生の標準フォーマットからのインポートをサポート
-
地図、航空写真、建物や地形の3D表示へのオーバーレイ出力
ー素材ととと生育環境影響
-
多層材料を含む建設材料の誘電特性をモデル化する能力
-
エンジニアード電磁界表面(EES)モデルにより、6Gの無線信号カバレージを向上させるために使用されるパッシブ・メタサーフェスを含めることができる。
-
X3D光線モデルの大気吸収がミリ波以上に拡大
-
砂、シルト、粘土のパーセンテージに基づく組み込みモデルを含む、土壌材料の特性
-
ユーザー定義による反射係数と透過係数の集計
-
のののののののののののののの
ー入出力可視化
-
ー出力はのの
-
用具を
-
アンテナパターンのポーラープロットと3D表示
-
材料別の反射係数と透過係数のプロット
-
ー過渡電場ののののののののののの
-
「時間に対する過渡フィールドの "ムービーシーケンス
-
ムービーシーケンス」をMPEGファイルに書き出す
-
ビューやグラフをJPEGやTIFFファイルにエクスポート
ハイパフォーマンス・コンピューティングとアルゴリズム最適化
-
X3DレイモデルのGPUアクセラレーションとマルチスレッディング
-
モデリング・スイート全体を通して、多数のレイトレース最適化
-
マルチスレッドAPIアプリケーションのためのスレッドセーフなワイヤレスInSiteリアルタイム
-
複数のプロセッサで複数のモデルを実行する方法
波及チャンネル出力
-
受電電力
-
ー伝搬経路
-
パスロス
-
ディレイ・スプレッド
-
ー電界の
-
電場と時間と周波数の関係
-
南半球の
-
到着時間と方向
-
電力遅延プロファイル
-
ドップラーシフト
-
電界アニメーション
-
受信電力、パスロス
-
伝搬経路の可視化
-
複素インパルス応答
-
到着方向
-
出発方向
アンテナモデリング
-
個々の点、軌跡(ルート)、円弧、平面(垂直または水平)、円筒面、球面を通して定義された送受信機セット
-
空中および衛星ベースの送信機をモデル化するための平面波ソース
-
垂直、水平、円偏波の解析アンテナ、またはアンテナファイルのインポートによる複合偏波
-
大型(マッシブ)アレイを含むMIMOアンテナのサポート
-
複数周波数のアンテナデータをインポートし、周波数掃引シミュレーションに使用する機能
-
アンテナパターンのインポート:Odyssey、MSI planet、またはRemcomのXFdtdからアンテナパターンデータをインポートしたり、他のソルバーや測定値からRemcomの標準3Dアンテナパターンフォーマットに変換します。
MIMO計算
-
大規模MIMOアレイのチャネル特性計算の最適化
-
任意のパターン、回転、スペーシングでMIMOアレイを構築できるアレイビルダー。オプションで、全波ソルバーや他のソースからアンテナアレイをインポート可能
-
MIMOビームフォーミング、空間多重、ダイバーシティ技術をMIMOデータストリームの信号特性計算に応用
-
アンテナ素子間の相互結合による劣化を捉えるためのマルチポートSパラメータの使用
-
複数のMIMOストリームのSINR、スループット、BER、およびMIMOチャネルの合計を計算する通信解析
-
MIMO出力を表示、プロット、エクスポートするチャネル・データ・アナライザー
-
MIMOの全結果をCSVエクスポートし、さらなるユーザー分析を可能にする。
MIMO出力
-
受信電力とパスロス
-
H行列
-
複素インパルス応答
-
到着方向
-
出発方向
-
実効遅延スプレッド
-
発着角度の広がり
-
MIMO通信システム出力(下記参照)
通信システム出力
-
干渉とノイズ
-
総電力、受信電力による最強送信機、最強送信機
-
信号対雑音比(SNR)、信号対干渉比(SIR)、信号対干渉プラス雑音比(SINR)
-
受信信号強度インジケーター(RSSI)
-
基準信号受信電力(RSRP、LTEのみ)
-
基準信号受信品質(RSRQ、LTEのみ)
-
LTE、WiMAX、802.11n、802.11ac、802.11ax、5G NR、およびユーザー定義プロトコルのスループット
-
キャパシティ(シャノン・ハートレー)
-
ビット誤り率(BER)
幾何学データ型
-
都市
-
地形
-
葉
-
フロアプラン
-
対象物
ジオメトリ・データ・インポート
-
インポートDAE(COLLADA)
-
インポートKMZ(COLLADA)
-
インポートSHP
-
STLインポート
-
DXFインポート
-
STLインポート
-
地形標高データのDEM、DTED、JDEM、SDTS、ASCIIグリッド、TIFF/BigTIFF/GeoTIFFのインポート
-
TIFFとGeoTIFFのインポート
-
植生土地被覆のためのグローバル土地被覆特性データベース(GLCC)のインポート
-
世界のデジタル土壌地図(DSM)のインポート
-
ラスターからベクトルへの変換

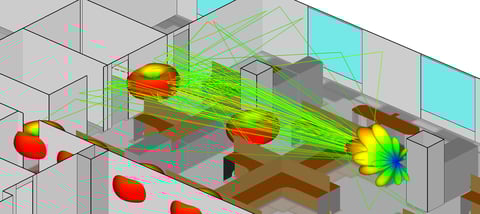

拡散散乱
-
デッリ・エスポスティのモデル
-
ランベルティアン
-
指令
-
後方散乱を用いたディレクティブ
強化オプション
-
モンテカルロ法による電力または材料パラメータの不確実性の把握
-
周波数掃引による分散チャネルのモデリング
-
最大許容曝露量(MPE) - IEEE 規格 C95.1-2005
-
アンテナ、素材、波形のカスタムライブラリ
-
Linuxクラスタのサポート
ワイヤレスInSiteバージョン比較
システム要件
XStream GPUアクセラレーション:
-
NVIDIAコンピュート能力:3.0以上 [2]
GUI - 対応プラットフォーム:
-
Microsoft Windows 7、Windows 8、Windows 10、Windows 11、64ビット版
計算エンジン - 対応プラットフォーム:
-
Microsoft Windows 7、Windows 8、Windows 10、Windows 11、64 ビット版
-
Red Hat Enterprise Linux 6、64ビット(および互換システム)
