全波整合回路最適化(FW-MCO)の部品値を決定する。


XF_CEO

全波整合回路最適化(FW-MCO)は、XFの回路要素最適化機能によって実行されます。 この機能は、マッチング・ネットワークのレイアウト、プリント回路基板、アンテナ、フィルター、その他のRF構造に対して最適な部品値を選択します。 この機能は FDTDシミュレーション法が使用されるため、駆動アンテナと近傍の銅トレース間の結合など、RF構造や部品に影響を与える多数の電磁現象が考慮されます。

XFdtd CEOイメージ1
デュアルバンドアンテナのマッチングネットワーク。
最適化のための回路素子は銅パッドを接続する。

目標と構成価値

回路要素オプティマイザは、全波FDTDシミュレーションを使用してRF構造を特性化し、次に、以下のユーザー定義の目標に基づいて最適な部品値を選択します:

  • 放射効率
  • システム効率
  • Sパラメータ

従来の部品には、コンデンサ、インダクタ、抵抗などがありますが、最近のアプリケーションでは、設計要件を達成するために、より高度な部品が利用されています。Circuit Element Optimizerは、以下のタイプのコンポーネントをサポートしています:

  • 固定抵抗器、コンデンサ、インダクタ
  • 理想的な抵抗器、コンデンサ、インダクタ
  • ユーザー定義の等価直列抵抗によるリアルなコンデンサ、インダクタ
  • 部品メーカーからダウンロードした標準*.s2pファイル定義
  • ー受動的可変集積回路((ーPTICまたはー "チューナー "ーMDIFフォーマットのー*.s2pファイル形式ーー

各コンポーネントは、部品サプライヤーから入手可能な部品を表す、離散的な値の範囲を取ることができます。

イメージアセット (3)
xf-回路要素最適化動作モデル

動作モード

RF回路はしばしば異なる動作モードで使用されます。例えば、自由空間にある携帯電話と手に持っている携帯電話のようにです。回路素子オプティマイザーは、部品値を選択する際に複数の動作モードを認識し、考慮することができます。その結果、個々のモードに最適化されたチューナー値と、すべてのモードに最適な固定LまたはC部品が得られます。

CEOとのデザインの流れ

  1. 銅トレース、コンポーネントの位置、材料、グリッドなど、XFプロジェクトをセットアップします。
  2. FDTDシミュレーションを使用して、コンポーネントに影響するフィールド相互作用を特性化するレスポンス・マトリックスを作成します。
  3. Sパラメータおよび/または効率目標を使用して、最適なコンポーネント値のセットを選択する回路最適化を実行します。
  4. .選択したコンポーネント値で、マッチング・ネットワークまたはフィルターが希望通りに機能することを確認する。



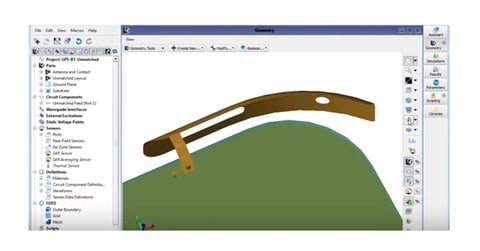

設計フロー1と2
デザインの流れ3
デザインの流れ4
